След като повърхностната електромиография (SEMG) ни предостави макроскопски изглед на мускулната активност, научните изследвания и клиничната диагностика естествено се стремят да разширят обхвата си до по-микроскопично и прецизно ниво. Вече не се задоволявахме просто да знаем "дали този мускул е активен", а по-скоро искахме да знаем "коя двигателна единица е активна?" и "дали неговите електрофизиологични характеристики са нормални?" За да се отговори на тези въпроси, се появиха две по-сложни ЕМГ техники: иглени-полюсни ЕМГ електроди и повърхностна електромиография с висока-плътност (SDEMG). Те ни отведоха в микроскопичната вселена на нервно-мускулната система.
Ⅰ. Иглени-полюсни EMMG електроди: „Златният стандарт“ на клиничната неврофизиология
Иглена{0}}полюсна ЕЕМГ е крайъгълният камък на неврологичната диагностика на невромускулни заболявания. Това е инвазивен метод на изследване, при който електродите се вкарват директно в мускулния паренхим.
Структура и видове:

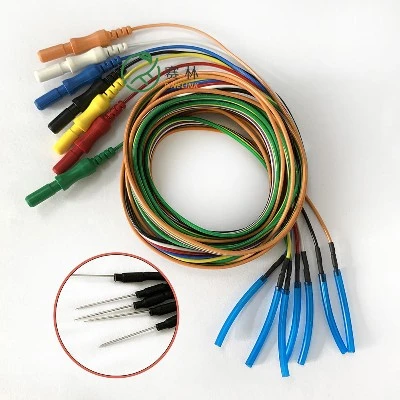

Концентричен иглен електрод: Най-често използваният тип. Той прилича на тънка инжекционна игла с изолирана метална жица, вградена вътре. Самата тръба на иглата действа като един електрод, а напречното-сечение на жицата при върха на иглата служи като друг. Той записва сумата от цялата електрическа активност в малка област близо до върха на иглата.
Монополярен иглен електрод: Тънка, твърда игла с открития връх като записващ електрод. Изисква отделен повърхностен електрод като референтен електрод.
Електрод за електромиография с едно-влакно: С по-малка повърхност за запис (25 μm в диаметър), той може селективно да записва потенциалите за действие на отделните мускулни влакна. Използван основно за оценка на стойностите на "тремор", той е мощен инструмент за диагностициране на заболявания на нервно-мускулните връзки, като миастения гравис.
Работен принцип и основна стойност:
Игленият електрод заобикаля затихването на кожата и подкожната тъкан, като се поставя директно в електрическото поле на моторна единица (алфа моторен неврон и всички мускулни влакна, които инервира). Неговата основна стойност се състои в:
Оценяване на активността на вкарване и състоянието на покой: Когато игленият електрод се вкара в мускула или се премести леко, може да се наблюдава необичайна спонтанна електрическа активност (като положителни остри вълни или фибрилационни потенциали), които са типични прояви на денервация.
Анализиране на потенциала за действие на моторните единици: Това е сърцевината на диагнозата. Когато мускулът се свие леко, игленият електрод може да запише потенциала на действие на отделна двигателна единица. Чрез анализиране на параметри като продължителност, амплитуда и фаза, лекарите могат точно да определят естеството на лезията:
Неврогенни заболявания (като амиотрофична латерална склероза, увреждане на периферните нерви): Поради смъртта на двигателните неврони, оцелелите неврони инервират денервираните мускулни влакна чрез „аксонално пъпкуване“, което води до по-широка, по-висока и по-фазово-зависима моторна единица.
Миогенни заболявания (като мускулна дистрофия, полимиозит): Некрозата на самите мускулни влакна води до намаляване на броя на функционалните мускулни влакна в двигателната единица, което води до по-къс, по-нисък и по-зависим от фазата-MUAP.
Оценете моделите на набиране: Наблюдавайте набирането и честотата на задействане на двигателните единици по време на енергична мускулна контракция, за да потвърдите допълнително диагнозата.
Ограничения и рискове:
Иглената електромиография е инвазивна, причинява дискомфорт и лек риск от кървене за пациентите. Освен това неговият обхват на запис е много ограничен, представляващ само няколко милиметра от зоната близо до върха на иглата -случай на „виждане само на лист през есента“, но понякога е необходим подход на „много листа“ за цялостно разбиране.
Ⅱ. Повърхностна електромиография с висока-плътност (HD-sEMG): „Топографският картограф“ на не-инвазивните научни изследвания
Ако иглената електромиография (SEMG) е по-дълбока „сонда“, тогава повърхностната електромиография с висока-плътност (HD-sEMG) е „сензорна мрежа“, покриваща целия мускул.
Структура и принцип: HD-sEMG вече не използва единични или двойки електроди, а вместо това използва гъсто опаковани масиви от електроди (напр. 8x8, 16x16 или дори повече), които са разположени като решетка-на повърхността на кожата с фиксирано разстояние (напр. 5 mm или 8 mm). Чрез едновременно записване на сигнали от десетки или дори стотици канали, той получава безпрецедентна пространствена информация.
Основни предимства и приложения:
Електромиографска топография на активността: Това е най-интуитивният резултат от HD-sEMG. Може да генерира дву-или три-измерни динамични изображения на мускулна активност, с различни цветове, представляващи различен интензитет на сигнала. Това ни позволява да визуализираме пътя на провеждане и скоростта на потенциалите на действие върху мускулната повърхност и да наблюдаваме как "основната област" на набирането на моторни единици се променя с нивото на сила и състоянието на умора.
Не-инвазивно разлагане на двигателни единици: Чрез усъвършенствано пространствено филтриране и алгоритми за сляпо разделяне на източника, изследователите могат да отделят и идентифицират активността на отделните двигателни единици от сигнали с висока-плътност. Това означава, че можем не-инвазивно да проследяваме характеристиките на задействане на една и съща двигателна единица при различни задачи и времеви точки, без да пробиваме кожата, предоставяйки революционен инструмент за изучаване на двигателния контрол, процесите на обучение и неврологичните заболявания.
Изучаване на интрамускулна синергия: Позволява анализ на това как различни функционални области в рамките на един и същ мускул се контролират независимо или синергично от нервната система, което е от решаващо значение за разбирането на контрола на фината моторика.
Ⅲ. Технологично сравнение и бъдещи перспективи
Сравнение на основните характеристики:
1. Инвазивност: Повърхностна ЕМГ (не-инвазивна)=Повърхностна ЕМГ с висока-плътност (не-инвазивна) > Иглена ЕМГ (инвазивна)
2. Пространствена разделителна способност: Иглена ЕМГ (изключително висока - точка-като) > Повърхностна ЕМГ с висока- плътност (високо - регионално ниво) > Повърхностна ЕМГ (ниска - макроскопска)
3. Информационни измерения:
Повърхностна ЕМГ: време, амплитуда, честота
Повърхностна ЕМГ-с висока плътност: време, амплитуда, честота, пространство
Иглена ЕМГ: Време, амплитуда, морфология
4. Основни сценарии за приложение:
Повърхностна ЕМГ: Последователност на мускулна активация, координация, относителна сила, мониторинг на умората
Повърхностна ЕМГ с висока-плътност: разграждане на двигателната единица, скорост на провеждане, интрамускулна синергия, функционално изобразяване
Иглена ЕМГ: Клинична диагноза, физиологично изследване на двигателната единица
В бъдеще тези технологии се сближават. Например, комбинирането на повърхностна електромиография с висока-плътност (HD-sEMG) с иглена електромиография (SEMG) позволява взаимна проверка, като допълнително подобрява точността на разлагането на двигателните единици. Едновременно с това разработването на преносими HD-sEMG системи ги задвижва от лабораторията към спортните игрища и клиниките.
Заключение:
От микроскопичните прозрения на отделните двигателни единици, осигурени от иглени електроди, до макроскопското картографиране на функционалната топография в мускулите чрез повърхностна електромиография с висока плътност, съвременната електромиографска технология ни предлага мощни инструменти за изследване на мистериите на нервно-мускулната система в множество мащаби и във всички аспекти. Изборът кой инструмент да използвате вече не е просто въпрос на бюджет, а по-скоро зависи от естеството на научните или клинични въпроси, на които искате да отговорите. Заедно те образуват мост към разбирането ни за сложния процес от невроните до движението.
